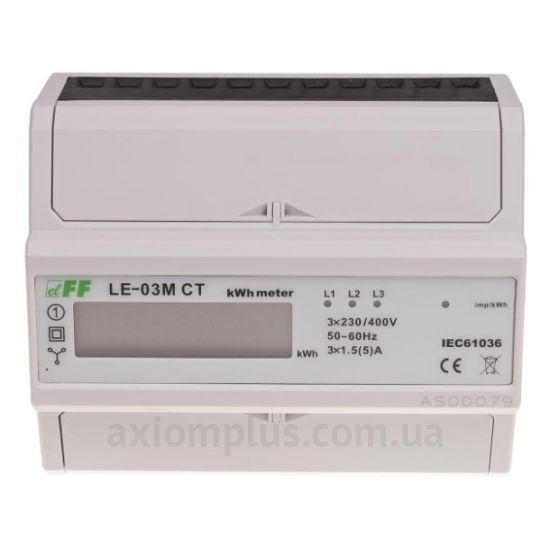

Электросчётчик LЕ-03MCT

Количество фаз: Трехфазный
Количество тарифов: Однотарифный
Измеряемая энергия: Активная
Тип подключения: Прямое
Номинальный ток: 10А
Максимальный ток: 100A
Производитель: EC/F&F
Тип индикатора: ЖКИ
Счетчик под систему АСКУЭ: Нет
Тип интерфейса: RS-485
Обмен и возврат
  • Обмен / возврат в течении 14 дней
Доставка
  • Доставим в любой город Украины
Оплата
  • Наличными при получении товара
  • Через «ПриватБанк»
  • Картами VISA и MasterCard
  • Безналичный расчет
Код товара: 35966
Нет в наличии

Счетчик LЕ-03MCT предназначен для индикации и регистрации значений потребленной электроэнергии с возможностью дистанционного считывания данных со счетчиков по протоколу MODBUS RTU. Счетчики не предназначены для расчета с энергопоставщиками за потребленную электроэнергию, а только для внутреннего учета.

Связь со счетчиками электроэнергии как с устройствами типа SLAVE происходит по протоколу MODBUS RTU через последовательный интерфейс RS485 со следующими параметрами:

- скорость передачи данных 9600 бит/сек - без бита четности - 8 бит данных - 1 стоп-бит - контрольная сумма CRC

Считывание данных из счетчика реализуется путем отправки устройству следующего набора байт:

хх 03 00 00 00 03 CRCL CRCH где: хх - адрес счетчика (1 байт) 03 00 00 03 - сообщение о показаниях счетчика (3 байта) CRCL - младшее слово контрольной суммы CRC (1 байт) CRCH - старшее слово контрольной суммы CRC (1 байт) В ответ счетчик отправляет набор данных в следующем виде: xx 03 06 00 06 00 00 00 01 E8 48 CRCL CRCH где: xx – адрес счетчика, который отправляет ответ 03 00 06 – идентификатор ответа (3 байта) 00 00 00 01 E8 48 – показания счетчика (6 байт) CRCL – младшее слово контрольной суммы CRC (1 байт) CRCH – старшее слово контрольной суммы CRC (1 байт) Показания записываются в виде последовательных байтов в шеснадцатиричной системе исчисления. После превращения в десятичную систему мы увидим значения в кВт, которые совпадают с показаниями счетчика.

Характеристики

  • напряжение питания: 3х220/380 В~ +N
  • номинальный ток: 3x10 А
  • максимальный ток: 3x100 А
  • минимальный ток: 0,04 А
  • класс точности согласно ІЕС61036: клас 1
  • потребляемая мощность: не более 10 ВА; 2 Вт
  • диапазон показаний счетчика: 0 - 999999,9 кВт*час
  • константа счетчика: 800 имп./ кВт*час
  • визуальная индикация считывания: красный светодиод
  • импульсные выходы SO+ SO-: тип "открытый колектор"
  • напряжение подключения SO+ SO-: не более 27 В=
  • ток подключения SO+ SO-: не более 27 мА
  • константа SO+ SO-: 800 имп./ кВт*час
  • последовательный интерфейс: RS485
  • протокол: MODBUS RTU
  • диапазон рабочих температур: от -20°С до +50°С
  • монтаж: на DIN-рейке 35 мм
  • присоединения проводов: зажимы винтовые 25 мм2
  • габаритные размеры: 7 модулей типа S (122,5 мм)

Инструкция по эксплуатации

Характеристики
Количество фаз Трехфазный
Количество тарифов Однотарифный
Измеряемая энергия Активная
Тип подключения Прямое
Номинальный ток 10А
Максимальный ток 100A
Производитель EC/F&F
Тип индикатора ЖКИ
Счетчик под систему АСКУЭ Нет
Тип интерфейса RS-485
Класс точности по активной энергии 1,0
Чувствительность по активной энергии 40mA
Частота сети 50Гц
Номинальное напряжение (фазное) 3x230/400В
Реле управления нагрузкой Нет
Наличие релейного выхода Нет
Диапазон рабочих температур от -20 до +50°С
