Реле РНПП-311М нашего украинского производителя "Новатек-Электро" является многофункциональным устройством защиты. Все необходимые параметры настраиваются удобными поворотными ручками на передней панели прибора.

Данная модель с высокой эффективностью может быть использовано для защиты холодильной, компрессорной, вентиляционной техники. РНПП-311М - незаменимый элемент любых схем АВР, а также схем управления питанием. Прибор занимает 2 модуля на DIN-рейке. Для защиты оборудования, требующего расширенной настройки параметров отключения по напряжению, перекосу фаз или по времени задержки отключения рекомендуем обратить внимание на топовую линейку реле "Новатек-Электро": РНПП -301, РНПП-302. Наши специалисты помогут подобрать устройство под Ваши требования.

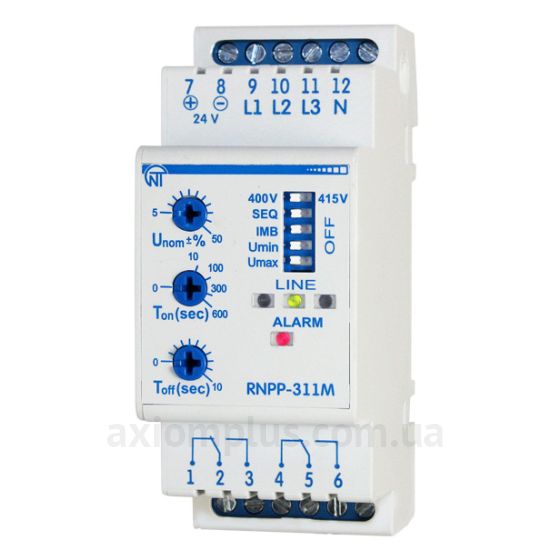

РНПП-311М фото

Область применения: расширяется за счет наличия двух независимых нормально открытых и нормально закрытых групп контактов, коммутирующих катушки магнитных пускателей или иных устройств с максимальным током потребления не более 5А. Допускается подключение к устройству внешних маломощных сигнальных элементов (ламп, звонков). Время готовности при подаче напряжения на реле составляет 0,2с.

В данный момент реле считается лидером в своем классе в соотношении цена/качество/функциональность.

Время готовности при подаче напряжения: 0,2с;

Вся комплектация изображена на фото ниже. При желании инструкцию в электронном виде скачивайте внизу описания прибора.



Конструкция:

  1. Регулировка порога срабатывания по Umax/Umin;
  2. Регулировка времени повторного включения Tвкл;
  3. Регулировка времени срабатывания Tср;
  4. Переключатель: тип контролируемой сети 380В/400В;
  5. Переключатель: срабатывание по чередованию фаз ЧФ;
  6. Переключатель: срабатывание по перекосу фаз ПФ;
  7. Переключатель: срабатывание по Umin;
  8. Переключатель: срабатывание по Umax;
  9. Зелёные светодиоды наличия напряжения на каждой из фаз;
  10. Красный светодиод “Ав.Откл” аварии и выключенного реле;
  11. Входные контакты 380B/400B;
  12. Входные контакты 24B;
  13. Выходные контакты.

Есть возможность выбора типа контролируемой сети (380 или 400В) с помощью переключателя 4. А с помощью переключателей 5-8 задаются защитные функции, что проявляются в режимах:

  • Режим полного контроля напряжения сети;
  • Режим контроля минимального/максимального напряжения;
  • Режим контроля минимального напряжения;
  • Режим контроля максимального напряжения;
  • Режим контроля наличия фаз;
  • Режим контроля неправильного чередования и наличия слипания фаз;
  • Режим контроля перекоса фаз, и в других режимах.

Сама же функция контроля наличия фаз сохраняется при любом положении переключателей 5-8.

Схема подключения:

Схема подключения реле РНПП-311М

Как официальный дистрибьютор бренда Новатек-Электро, компания Аксиом предоставляет Вам оптимальные цены и гарантию на товар, а наши специалисты помогут подобрать продукцию, соответствующую заявленным требованиям. При необходимости мы поможем Вам подобрать необходимое сопутствующее оборудование и материалы.

Техническая документация

Характеристики
Производитель Новатек-Электро
Количество контактов 2 переключающих
Максимальный ток
Регулировка порога срабатывания по Umin/Umax Независимая
Настройка ассиметрии Нерегулируемая
Диапазон регулировки времени автоматического повторного включения 0-600с
Контроль обрыва фаз Есть
Контроль чередования фаз Есть
Контролируемое напряжение Линейное
Потребляемая мощность 3ВА
Максимальная мощность 1250ВА
Фиксированная задержка отключения по Umin 12с
Номинальное напряжение (фазное) 220В
Номинальное напряжение (линейное) 380В
Частота сети 45-65Гц
Диапазон регулировки срабатывания по Umin 5-50% от Un
Диапазон регулировки срабатывания по Umах 5-50% от Un
Время срабатывания реле по превышению Umах (превышение до 30В) 0-10с
Время срабатывания реле при понижении ниже Umin (понижение до 60В) 0-10с
Время срабатывания реле при обрыве фазы 0,2с
Время срабатывания реле по перекосу фаз 0-10с
Величина перекоса фаз, на которую реагирует реле 60В
Гистерезис по напряжению 5-6В
Гистерезис по перекосу фаз 5-6В
Точность определения порога срабатывания по напряжению
Наличие вольтметра Нет
Степень защиты клемм IP20
Степень защиты лицевой панели IP40
Защита от превышения тока Есть
Климатическое исполнение УХЛ3.1
Диапазон рабочих температур от -35 до + 55°С
Габариты 35х93х68мм
