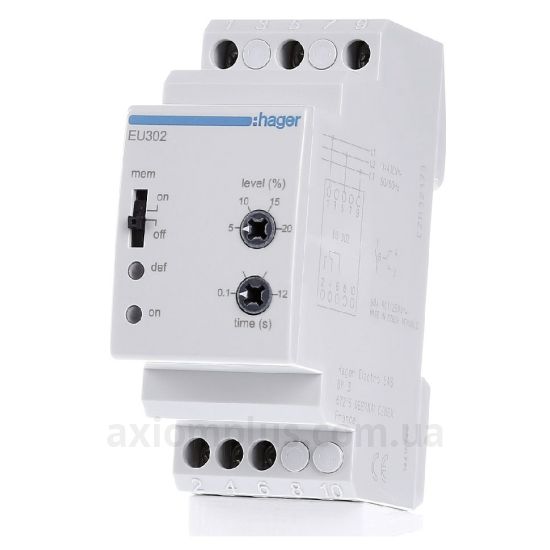

Реле контроля фаз EU302 Hager (Германия)

Производитель: Hager
Количество контактов: 1 переключающий
Максимальный ток:
Регулировка порога срабатывания по Umin/Umax: Совмещенная
Настройка ассиметрии : Нерегулируемая
Диапазон регулировки времени автоматического повторного включения: Нерегулируемая
Задержка отключения реле в случае аварии: 0,1-12с
Контроль обрыва фаз: Есть
Контроль чередования фаз: Нет
Контролируемое напряжение: Линейное
Обмен и возврат
  • Обмен / возврат в течении 14 дней
Доставка
  • Доставим в любой город Украины
Оплата
  • Наличными при получении товара
  • Через «ПриватБанк»
  • Картами VISA и MasterCard
  • Безналичный расчет
Код товара: 2785
Есть в наличии
Цена: 1 578,00 грн. 2 261,83 грн.

Реле напряжения EU302 от известного немецкого бренда Hager служит для контроля напряжения в сетях, которые "славятся" своими колебаниями напряжения. Это нехорошо, так как может привести к отказу электроприборов или оборудования. Специально для таких сетей и созданы реле контроля напряжения. Устанавливаемые параметры реле:

  • диапазон повышения и понижения напряжения (5-20%Un);
  • время задержки на отключение (от 0,1 до 12 сек);
  • режим запоминания аварии.

Ниже показано устройство прибора:

Схема подключения реле EU302 Hager

  • 1 – индикатор номинального режима;
  • 2 – индикатор аварийного режима;
  • 3 – переключатель режима запоминания аварии (ON/OFF);
  • 4 – ручка регулировки диапазона контролируемого напряжения 5-20% Uном;
  • 5 – ручка регулировки времени задержки (0,1-12с).

Как устроена работа данного реле? Выбор максимального и минимального значения напряжения выражается в % к номинальному. Например, если установить 5%, то реле перейдет в аварийный режим работы при значениях напряжения 420В и 380В.Выбор времени задержки на выключение колеблется в пределах от 0,1 до 12 сек. Если мы установим 6 сек, то после изменения напряжения ниже или выше заявленного реле включится в аварийный режим только после 6 сек, но индикатор будет мигать все 6 сек. Если же в течении 6 сек напряжение урегулируется до нормального - то реле просто будет работать в нормальном режиме. Также есть режим запоминания аварии.

Техническая документация

Характеристики
Производитель Hager
Количество контактов 1 переключающий
Максимальный ток
Регулировка порога срабатывания по Umin/Umax Совмещенная
Настройка ассиметрии Нерегулируемая
Диапазон регулировки времени автоматического повторного включения Нерегулируемая
Контроль обрыва фаз Есть
Контроль чередования фаз Нет
Контролируемое напряжение Линейное
Потребляемая мощность 3ВА
Максимальная мощность 2000ВА
Номинальное напряжение (фазное) 230В
Номинальное напряжение (линейное) 400В
Частота сети 50Гц
Диапазон регулировки срабатывания по Umin 5-20% от Un
Диапазон регулировки срабатывания по Umах 5-20% от Un
Наличие вольтметра Нет
Степень защиты лицевой панели IP30
Защита от превышения тока Нет
Диапазон рабочих температур от -40 до +70°С
Габариты 2 модуля типа S (35 мм)
Гарантийный срок 1 год
