Производитель:
Количество контактов:
Максимальный ток, А:
Регулировка срабатывания по Umin/Umax:
Настройка асимметрии, % от Un:
Диапазон регулировки времени автоматического повторного включения:
Контроль обрыва фаз:
Контроль чередования фаз:
Контролируемое напряжение:
Потребляемая мощность:
Максимальная мощность:
Фиксированная задержка отключения по Umin:
Номинальное напряжение (фазное):
Номинальное напряжение (линейное):
Частота сети:
Диапазон регулировки срабатывания по Umin:
Время срабатывания при обрыве фазы:
Время срабатывания по перекосу фаз:
Величина перекоса фаз, на которую реагирует реле:
Наличие вольтметра:
Степень защиты лицевой панели:
Конструктивное исполнение:
Диапазон рабочих температур:
Сечение подключаемых проводов:
Габариты:

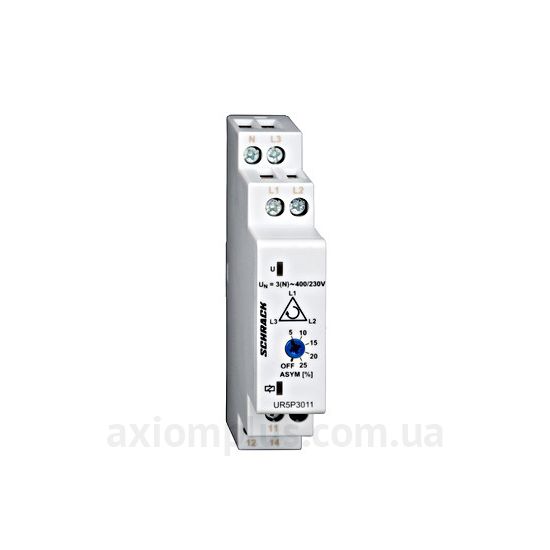

Реле UR5P3011 от бренда Schrack для трехфазной сети с функцией контроля чередования, отсутствия и перекоса фаз.

Имеет функции контроля:

  • чередования;
  • отсутствия и перекоса фаз с регулировкой асимметрии;
  • подсоединение нейтрального проводника по выбору.

Контроль чередования фаз: когда все фазы подсоединены с правильным чередованием, а измеренная асимметрия менее фиксированного значения, выходное реле переключается в положение ВКЛ (жёлтый светодиод горит). Если чередование фаз меняется, выходное реле переключается в положение ВЫКЛ (жёлтый светодиод не горит).

Контроль асимметрии: выходное реле R переключается в положение ВЫКЛ (жёлтый светодиод не горит), когда асимметрия превысит величину, установленную на регуляторе ASYM. Обратное напряжение со стороны потребителя (например, двигатель, который продолжает работать на двух фазах) не влияет на отсоединение.

Контроль отсутствия фазы: выходное реле переключается в положение ВЫКЛ (жёлтый светодиод не горит), если одна из трёх фаз исчезает.

Временные диапазоны: задержка срабатывания: фиксированная, около 100мс.

Индикаторы: зелёный светодиод ВКЛ: индикация наличия питания; жёлтый светодиод ВКЛ/ВЫКЛ: индикация релейного выхода.
