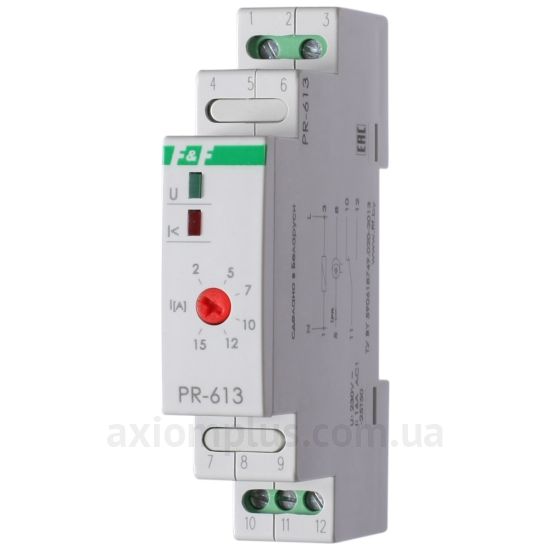

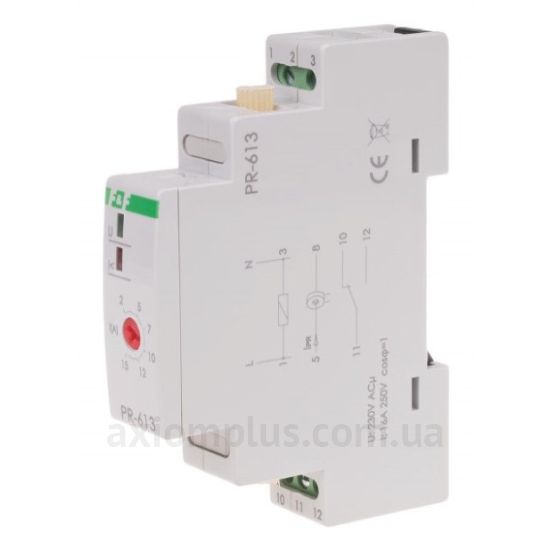

Реле контроля тока приоритетное РП-613 (PR-613)

Реле тока приоритетного действия РП-613 (PR-613) предназначено для контроля величины тока, который используется электроприемниками и управления ими в случае, когда их одновременная работа вызывает перегрузку сети питания и срабатывание предохранительных устройств. Для электрических цепей с реле приоритетного действия следует применять автоматические предохранители с временем срабатывания, не превышающим время срабатывания реле.

Потенциометром устанавливается значение порога тока потребления в приоритетной цепи, при превышении которого реле выключает неприоритетную электрическую цепь. Снижение тока потребления в приоритетной цепи ниже установленного приводит к автоматическому включению неприоритетной цепи. Для РП-613 ток потребления приоритетного приемника огранен только сечением силового провода приоритетной нагрузки (макс. d = 4 мм2), протянутого через гальванически развязанный от измерительной системы канал реле.
