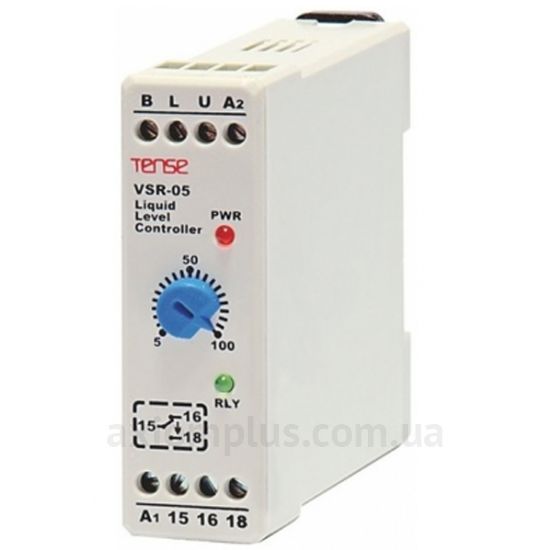

Реле контроля уровня жидкости VSR-05, Tense

Производитель: Tense
Тип устройства: Реле уровня
Количество каналов: Одноканальный
Количество контактов: 1 переключающий
Максимальный ток:
Функции реле контроля уровня жидкости: Контроль уровня жидкости (откачивание и докачивание)
Конструктивное исполнение: На DIN-рейку
Обмен и возврат
  • Обмен / возврат в течении 14 дней
Доставка
  • Доставим в любой город Украины
Оплата
  • Наличными при получении товара
  • Через «ПриватБанк»
  • Картами VISA и MasterCard
  • Безналичный расчет
Код товара: 34730
Нет в наличии
Цена: 756,90 грн.

Реле контроля уровня жидкости VSR-05 Tense разработано для управления насосами и предназначено для контроля уровня жидкостей с помощью электрических датчиков. Используется для контроля воды в скважине, баке, расширителе, колодце, бассейне и других резервуарах. С контролем закачивания или выкачивания воды из резервуара и возможностью использовать с тремя или двумя датчиками уровня. К устройству подключается до трех датчиков в зависимости от необходимого функционала.

Схемы подключения реле уровня воды VSR-05 представлены с датчиками - электродами, но если у Вас поплавковые датчики, то их тоже используют в данных подключениях.

Схема подключения для выкачки бака (скважины):

схема подключения реле контроля уровня жидкости VSR-05 Tense

Схема подключения для закачки бака:

схема подключения реле контроля уровня жидкости VSR-05 Tense

Внимание: конструктивное исполнение контроллера уровня VSR-05 на DIN-рейку, но не модульное, что не позволяет устанавливать его в стандартные модульные щитки. Форма корпуса прямоугольная. Установка производится в ящики с монтажной панелью, пластиковые коробки необходимого размера или просто на прикрученную к поверхности DIN-рейку. Подключение клеммное. Номинальное напряжение 220В. Устройство обладает чувствительностью 5-100кОм.

Если перед Вами стоит задача контролировать уровень воды в нескольких сообщающихся емкостях - например двух прудах - с одним закачивающим насосом, то применяют такую схему включения:

Техническое описание Tense VSR-05

Характеристики
Производитель Tense
Тип устройства Реле уровня
Тип применяемого датчика Кондуктометрические (SSE-10)
Количество каналов Одноканальный
Количество контактов 1 переключающий
Максимальный ток
Максимальная мощность 6ВА
Функции реле контроля уровня жидкости Контроль уровня жидкости (откачивание и докачивание)
Степень защиты лицевой панели IP20
Диапазон рабочих температур от -10 до +55°С
Конструктивное исполнение На DIN-рейку
Габариты 22,5x75x85мм (ШхВхГ)
