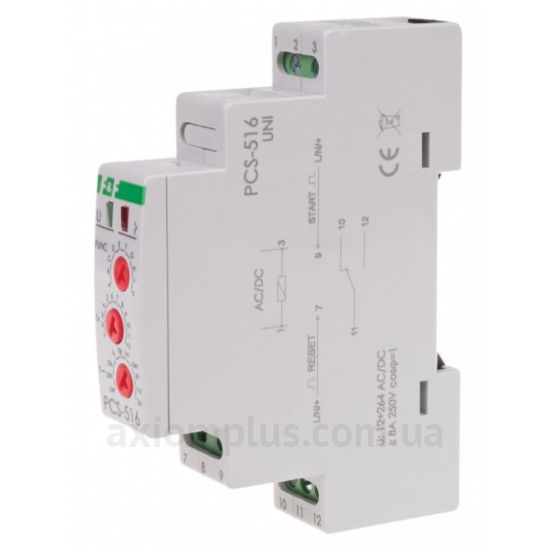

Реле времени РЧ-516, F&F

Производитель: EC/F&F
Управление: Механическое
Напряжение питания: 12-264В
Количество контактов: 1 переключающий
Максимальный ток: 10А
Конструктивное исполнение: На DIN-рейку
Обмен и возврат
  • Обмен / возврат в течении 14 дней
Доставка
  • Доставим в любой город Украины
Оплата
  • Наличными при получении товара
  • Через «ПриватБанк»
  • Картами VISA и MasterCard
  • Безналичный расчет
Код товара: 32628
Нет в наличии

Реле времени РЧ-516 (PCA-516 UNI) польскогобренда F&Fиспользуется для автоматизации и управления технологических процессов, работы приборов и устройств. Предназначено данное реле для включения/выключения приборов в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и др. в заданный отрезок времени.

Принцип работы реле РЧ-516:

Установка переключателя временного диапазона в положение: ВКЛ - приводит к длительному замыканию контактов 3-7 при включенном питании. ВЫКЛ - приводит к длительному замыканию контактов 3-5 при включенном питании. Подача напряжения кнопкой ОСТАНОВКА во время выполнения функций A, B, C, D, F - вызовет реализацию рабочего режима сначала; F, G, H, I - вызовет возвращение реле в начальное положение и ожидание сигнала СТАРТ; K повлечет постоянное замыкание контактов 3-7 реле при включенном питании.

Реле имеет множество функций:

  • Функция A – задержка включения;
  • Функция B – задержка выключения;
  • Функция С - задержка включения циклическая;
  • Функция D – задержка выключения циклическая;
  • Функция E – генерирование импульса длительностью 0,5 секунды после окончания установленного времени;
  • Функция F – генерирование импульса установленной длительности t с момента подачи сигнала СТАРТ. В течении времени t устройство не реагирует на импульсы СТАРТ;
  • Функция G – генерирование импульса установленной длительности t с момента прекращения сигнала СТАРТ;
  • Функция H – задержка выключения на установленное время с возможностью ее продления;
  • Функция I – задержка включения и задержка выключения на установленное время, также с продлением;
  • Функция K – выключение реле на установленное время подачей сигнала СТАРТ.

Более детальное описание всех функций реле смотрите в инструкции, ссылка на которую Вы найдете ниже.

Схема подключения:

Инструкция по эксплуатации

Характеристики
Производитель EC/F&F
Управление Механическое
Напряжение питания 12-264В
Количество контактов 1 переключающий
Максимальный ток 10А
Частота сети 50–60Гц
Потребляемая мощность 0,8ВА
Временная задержка на включение нагрузки 0,1с-24 дня
Временная задержка на выключение нагрузки 0,1с-24 дня
Степень защиты лицевой панели IP40
Диапазон рабочих температур от -25 до +50°С
Конструктивное исполнение На DIN-рейку
Габариты 1 модуль типа S (17,5мм)
