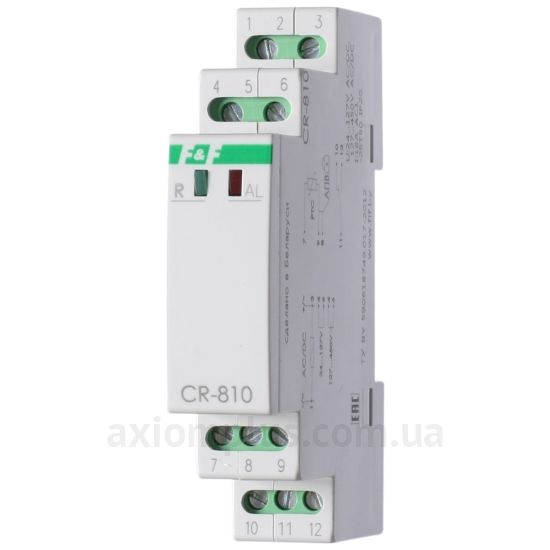

Термореле РТ-810 (CR-810) предназначено для защиты электроустройств от перегрева с использованием термисторов РТС.

В нормальном режиме работы, когда присутствует напряжение питания, а также температура контролируемого устройства находится в пределах нормы, а также цепь подключения термисторов является исправной - контакты термореле 3 и 7 остаются в замкнутом состоянии. Рост температуры хотя бы одного из датчиков (термисторов) приводит к росту его сопротивления и, если значение его превысит 3000 Ом, контакты 3 и 7 разомкнутся. Если сопротивление датчиков снизится до 1800 Ом (температура контролируемого устройства стала нормальной), то контакты 3 и 7 замкнутся. Контакты 3 и 7 реле также размыкаются, если сопротивление датчиков снизится ниже 15 Ом или если пропадет напряжение питания устройства.

Характеристики:

  • напряжение питания: 220В;
  • максимальный ток нагрузки: 16А;
  • контакты выходного реле: 1 переключающий;
  • срабатывание термореле: R>3000 і R<70Ом;
  • макс. сопротивление петли в холодном состоянии: 1500Ом;
  • выносливость контактов: 105 включений;
  • степень защиты устройства: IP40;
  • присоединения проводов: зажимы винтовые 2,5 мм2;
  • диапазон рабочих температур: от - 25°С до +50°С;
  • габаритные размеры: 1 модуль типа S (17,5 мм);
  • монтаж устройства: на DIN-рейке 35мм.

Инструкция по эксплуатации
