Производитель:
Номинальный ток контактов:
Количество контактов:
Способ установки:
Задержка отключения нагрузки:
Габариты:
Сечение подключаемых проводов:
Напряжение питания:

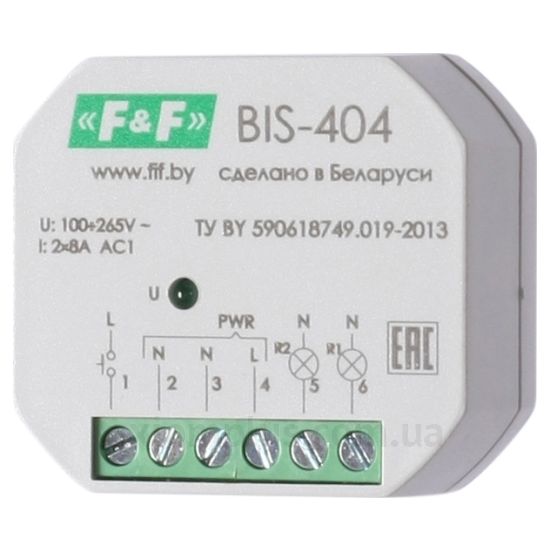

РБ-404 (BIS-404 )позволяет включать в соответствующей последовательности два электрических круга из нескольких разных точек с помощью параллельно присоединенных однопозиционных выключателей цепи управления. Переключение в каждое последующее состояние цикла происходит после очередного электрического импульса, поступающего из цепи управления. Устанавливается в монтажную коробку.

Импульс Состояние контактов
1 Включена только секция R1
2 Включена только секция R2
3 Включена секция R1 и R2
4 Включена секция R1 и R2

Технические особенности:

  • максимальный ток импульса управления: 1 мА;
  • потребляемая мощность: 0,56 Вт;
  • диапазон рабочих температур: от -25С до +50С;
  • степень защиты: IP40;
  • присоеднение проводов: 4х1 мм2 длин. 10 мм;
  • выносливость контактов: 105 включений;
  • монтаж: в монтажной коробке d=60 мм.

 РБ-404 могут работать с однопозиционными выключателями с неоновой подсветкой. В случае большого количества неоновых лампочек (больше 10) устройство может слабо реагировать на импульсы. В таком случае следует применить конденсатор емкостью от 0,15 до 0,33 мкФ / 275 В, подключив его между выходными контактами S и N.
